Призначення та сфера застосування
Крани застосовуються як запірна арматура на трубопроводах низького та середнього тиску систем газопостачання як природним, так і зрідженим вуглеводневим газом (ЗВГ). Допускається використання крана на трубопроводах холодної та гарячої води, стисненого повітря, рідких вуглеводнів.
Крани мають дозвіл на їх застосування для газопроводів низького та середнього тиску. Застосування кульових кранів як регулювальних пристроїв не допускається.

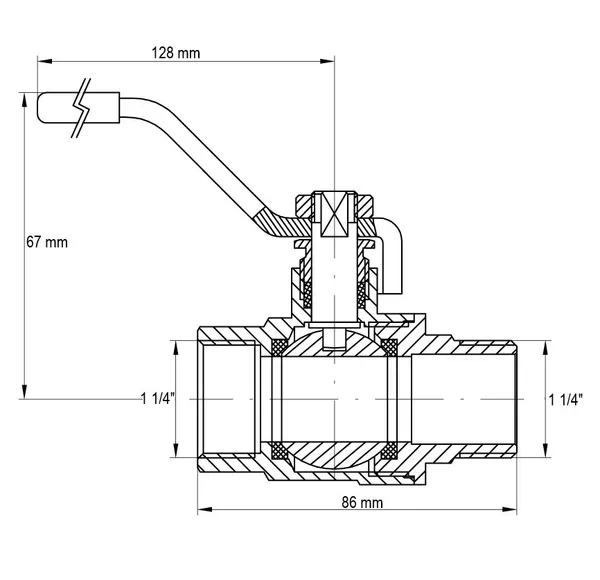

- Розміри, G: A, мм; 1/2”: 56,5; 3/4”: 63,5; 1”: 75,5; 1-1/4”: 86; 1-1/2”: 99,5; 2”: 119
- Розміри, G: B, мм; 1/2”: 41,5; 3/4”: 45,5; 1”: 52; 1-1/4”: 67; 1-1/2”: 81; 2”: 92
- Розміри, G: C, мм; 1/2”: 97; 3/4”: 97; 1”: 120; 1-1/4”: 128; 1-1/2”: 145; 2”: 145
- Розміри, G: Клас герметичності затвора; 1/2”: «А»; 3/4”: «А»; 1”: «А»; 1-1/4”: «А»; 1-1/2”: «А»; 2”: «А»
- Розміри, G: Робочий тиск для газу (PN), бар; 1/2”: 3; 3/4”: 3; 1”: 3; 1-1/4”: 3; 1-1/2”: 3; 2”: 3
- Розміри, G: Робочий тиск для води (PN), бар; 1/2”: до 40; 3/4”: до 40; 1”: до 40; 1-1/4”: до 20; 1-1/2”: до 20; 2”: до 20
- Розміри, G: Максимальний тиск для води (PN), бар; 1/2”: 40; 3/4”: 40; 1”: 40; 1-1/4”: 40; 1-1/2”: 40; 2”: 40
- Розміри, G: Тип за ефективним діаметром; 1/2”: повнопрохідний; 3/4”: повнопрохідний; 1”: повнопрохідний; 1-1/4”: повнопрохідний; 1-1/2”: повнопрохідний; 2”: повнопрохідний
- Розміри, G: Температура робочого середовища для газу, ℃; 1/2”: -20…+60; 3/4”: -20…+60; 1”: -20…+60; 1-1/4”: -20…+60; 1-1/2”: -20…+60; 2”: -20…+60
- Розміри, G: Температура робочого середовища для рідин, ℃; 1/2”: -20…+150; 3/4”: -20…+150; 1”: -20…+150; 1-1/4”: -20…+150; 1-1/2”: -20…+150; 2”: -20…+150
- Розміри, G: Робоче середовище; 1/2”: Газ, вода, пар, гликоли 50%; 3/4”: Газ, вода, пар, гликоли 50%; 1”: Газ, вода, пар, гликоли 50%; 1-1/4”: Газ, вода, пар, гликоли 50%; 1-1/2”: Газ, вода, пар, гликоли 50%; 2”: Газ, вода, пар, гликоли 50%
- Розміри, G: Матеріал корпусу; 1/2”: Латунь CW617N никелированная; 3/4”: Латунь CW617N никелированная; 1”: Латунь CW617N никелированная; 1-1/4”: Латунь CW617N никелированная; 1-1/2”: Латунь CW617N никелированная; 2”: Латунь CW617N никелированная
